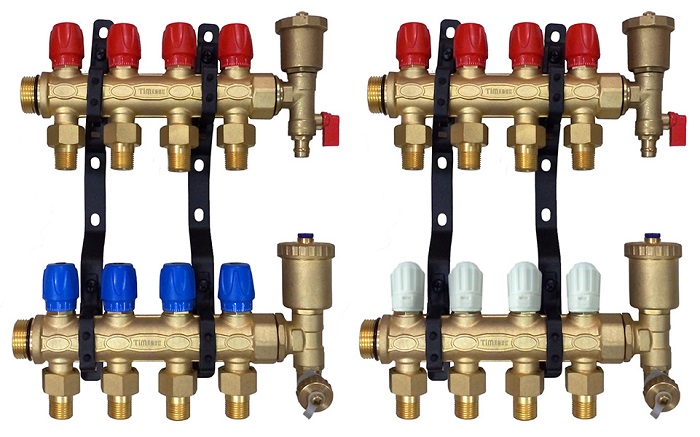

一、保温分水器

（一）产品简介及型号选择

保温分水器采用全铜保温集成加工和旋转式电动球阀，配置过滤器，进回水压力表、压差旁通管尾件和三线一控接线，主管红进蓝出方便管理，具有防结露控制和安装维修方便等优点。

13管远红外高效辐射板可按最大回路小于15平方确定分水器路数，用一分二接头15平方以下可按1路配置，空气源直供式地面辐射用Dn13管，确保顶地水阻力均衡。型号有TM13FBW-02~09共八款，用于各种高端地暖及高效辐射冷暖场合。

（二）产品主要参数

适用介质	冷热水
最大工作压力	10 kg
自动排气阀最大排气压力	2.5 kg
水温调节范围	5-80℃
主管接口	Dn32
支管间距	60mm
支管接口	Dn13、16或20
电源	220V
控制精度	±1℃
分水器响应时间	≤12秒

（三）技术特点

1、采用旋转式电动球阀全关闭模式，避免了热驱动关不死的隐患。

2、采用大通径主管确保大流量，水流输配效率更高。

3、进回水主管分颜色管理，红进蓝出方便施工和长期使用识别。

4、采用全铜59-1一体成型和注塑保温，内防腐蚀外防结露，安全稳定寿命长。

5、进水侧控温、回水侧配球阀，方便结露控制和维修调试。

6、各种管径转换接头，满足不同管材要求。

7、电动二通阀设计小巧，安装固定执行器更方便。

8、采用三线一控接线方式，方便顶地多路连接一个温湿度控制器。

9、标配压差旁通管三通尾件、水温压力表、过滤器及总球阀，让水力分配安全可靠和可视。

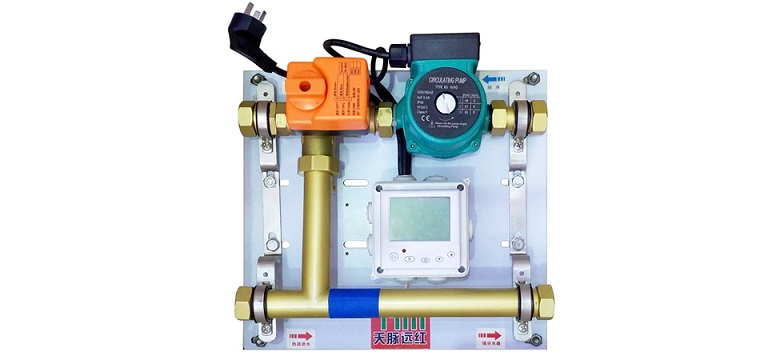

二、混水中心

（一）产品简介

为解决燃气壁挂炉较大面积地暖或集中供暖高温热源应用在低温地暖、风机盘管存在的大流量、低温差匹配问题，需要在系统前增加混水降温装置。混水降温中心采用循环混水原理，将热源高温水与低温水持续混合降温，通过自控设置使混水温度达到低温地暖所需温度，可满足400㎡以下的面积使用，一般大于80㎡地暖壁挂炉场合均需配置。混水降温中心的功能主要是避免热源输出功率衰减和降低地暖系统水阻力。

（二）产品特点

1、体积小巧安装方便：结构设计精巧，外形尺寸为200*300*150mm，适合橱柜暗装；铜管件镀层焊接，外观小巧精致。

2、控制精度高：采用精密混水阀多档调节，混水控温精度小于2℃；流量比例式混水技术，尤其适合壁挂炉地暖场合。

3、水温可控可测稳定性高：双球阀混水温度可控可测，使用维护方便；专业水泵稳定性高，长久耐用。
