老黄讲干式地暖第八十期：双水温顶地辐射空调五恒森林氧吧系统配置方案解析

暖通舒适家居产业从2024年整体升级为五恒产业，分户式五恒科技系统分为辐射空调、全空气和多末端三类，辐射空调五恒系统因其辐射对流比高达60%，体感舒适度与集中式五恒科技房相当，可提高睡眠质量而受到市场青睐，负氧离子涂料用于五恒空调房，可长期释放负氧离子浓度高于5000个/㎝3，达到森林氧吧康养环境的建设标准，具有分解甲醛和烟味、净化空气、去除异味、提高睡眠质量四方面主要功能，从而大幅提高五恒系统的健康空气品质及对比体验，本文重点解析双水温顶地辐射空调五恒森林氧吧系统的配置方案。

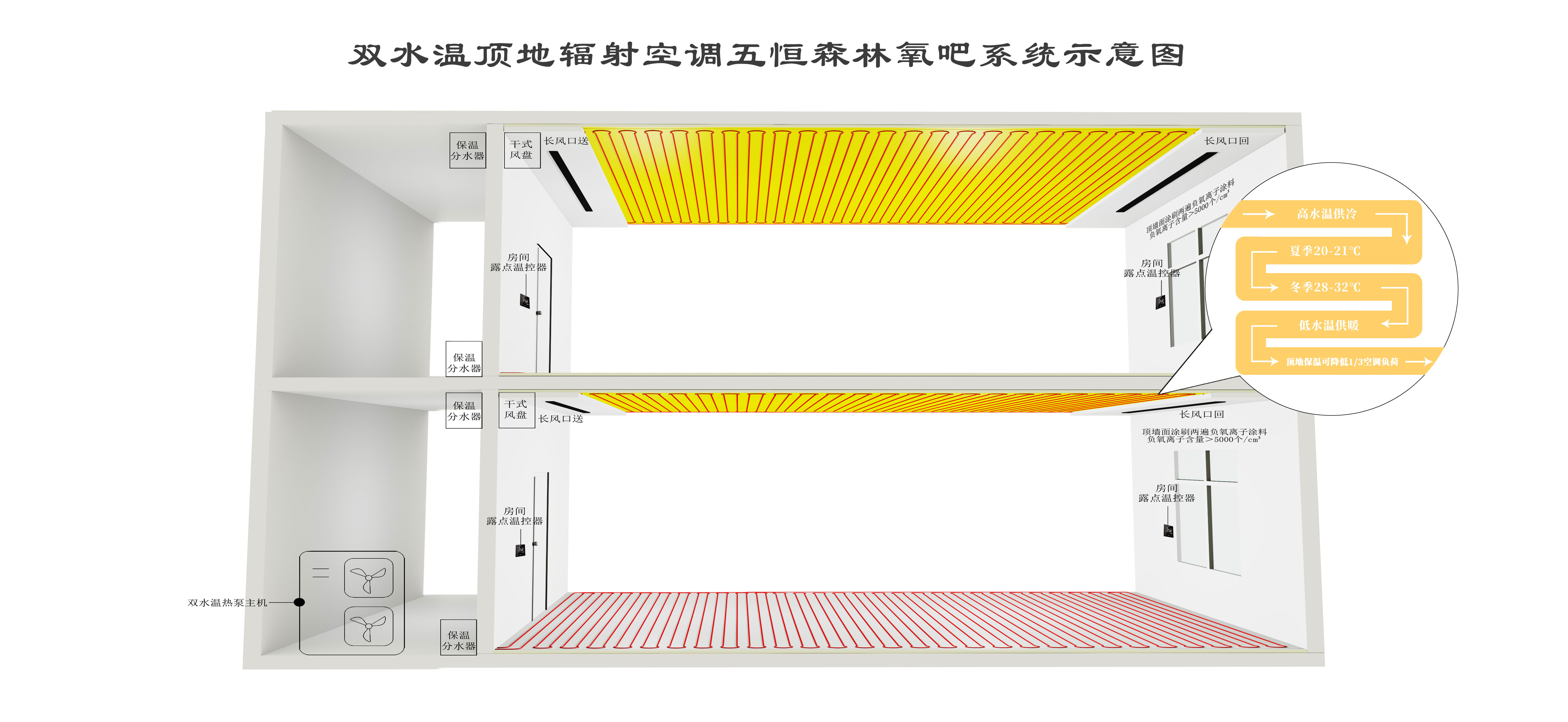

一、双水温五恒森林氧吧系统概要

五恒森林氧吧系统是采用先进的暖通和负氧离子涂料技术，实现以辐射为主、对流为辅的分户式顶地辐射空调系统，配合新风除湿机或冷樑风盘，可实现室内恒温、恒湿、恒氧、恒静、恒洁的健康人居环境系统。全年恒温范围22℃-26℃，恒湿范围40%-60%，PM2.5小于35mg/m³，负氧离子含量＞5000个/cm³达到康养小镇的森林氧吧设计标准；其辐射对流比＞60%，与人体的辐射对流散热比相当，体感舒适度极佳，对比体验感很强。

该系统由1台双水温热泵主机、顶地高效辐射末端和冷樑风盘或新风除湿机、负氧离子涂料四大部分组成，顶面采用装配式远红外铝板辐射模块，表面固定耐水石膏板，全铝板均热+远红外辐射，冷辐射量大且保持夏季温足凉顶，地面采用防锈铝板干式高效辐射模块，地面调温效果好且无地板含水量超标霉变隐患，顶地满铺中间无接头。具有铺设面积大、供冷供热量大、惰性小反应快、厚度薄不占层高、长期释放负氧离子等技术优点，可实现夏季18℃以上高水温供冷和冬季28℃以上低水温供暖，高水温供冷可实现开门窗不结露。

顶地辐射供冷量达90W以上，占普通住宅夏季供冷负荷140W的64%，辐射对流比高于60%，体感舒适度极佳；由除湿新风口实施对流制冷和调湿，无任何吹风感和噪音，新风口可布置在顶面或地面，适合卧室、书房、月子会所等区域。餐客厅、会议室增设干式风盘，可消除人多聚会不闷的隐患，该系统高效稳定，顶地辐射末端寿命期长达50年，质保期15年，没有任何业主误操作的结露隐患。五恒森林氧吧系统，白天可让大脑更清醒，晚上可提高睡眠质量！

二、五恒森林氧吧系统设计方案

1、总体方案：

采用“高温供冷.低温除湿”动静分区的安全设计方案，辐射系统实现夏季18℃以上高温水供冷，开门窗不结露，新风系统实现低温除湿新风；冬季水温28℃以上低水温节能供暖。辐射对流比高于60%，负氧离子浓度高于5000个/cm³，可确保良好的体感舒适度，达到辐射空调五恒森林氧吧系统的各项指标要求，长期分解甲醛并提高业主家人睡眠质量。

2、空调冷热源

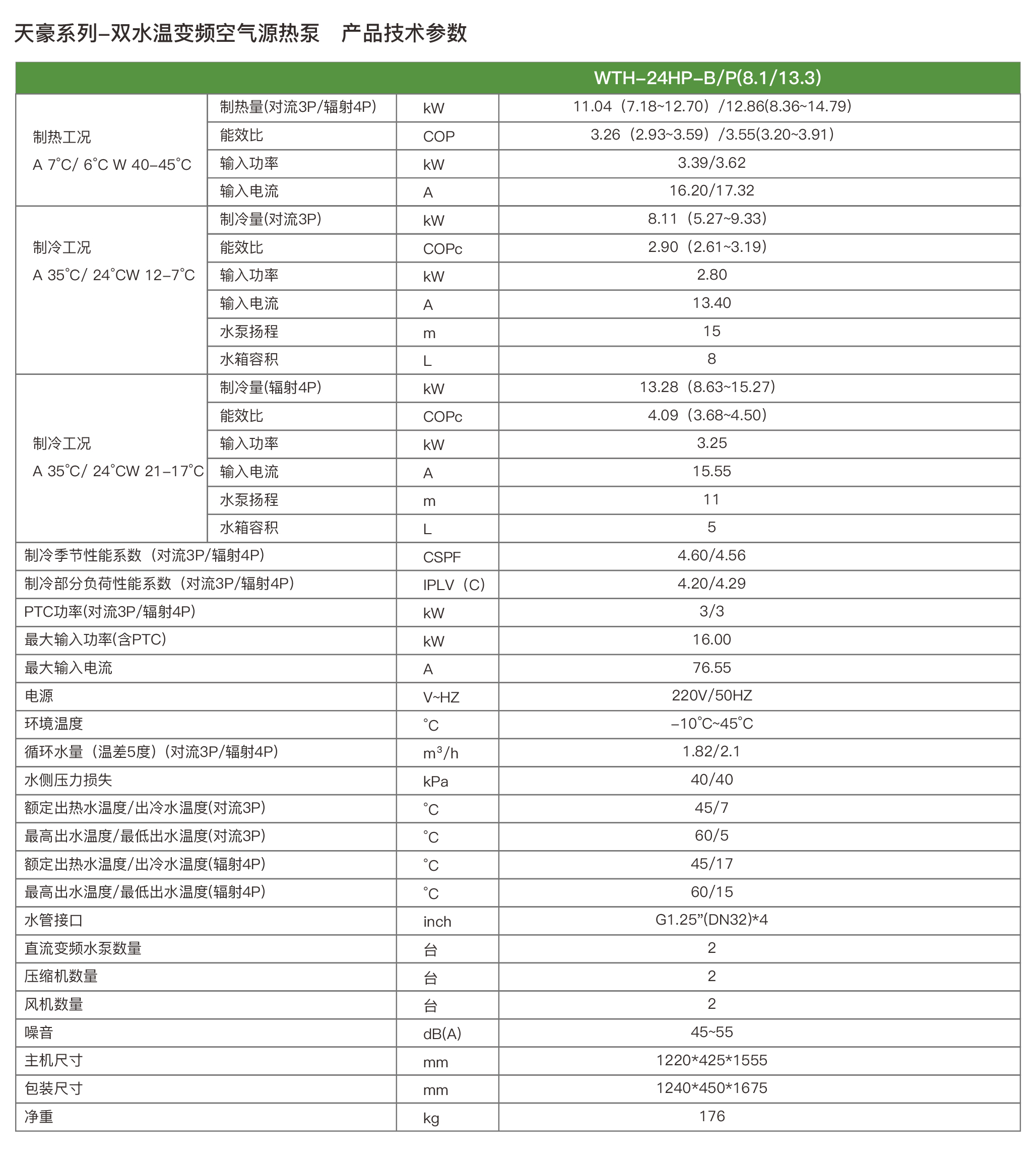

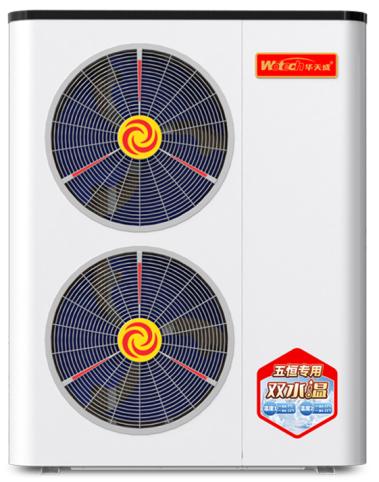

       建面200平方以内的房子，可采用1台8匹的双水温热泵主机，夏季热泵辐射对流制冷量共21.4kW,主机低温侧出水温度7℃，直供新风除湿机或冷樑风盘，制冷量8.1KW；高温侧出水温度17℃，制冷量13.3KW,直供顶地辐射末端及干式风盘。冬季热泵制热量共23.9kW,主机进出水温度30/35℃，直供顶地辐射及对流末端。主机内置了变频水泵和小水箱，可省掉常规热泵主机的混水泵站、水箱及联控装置，占地小施工简单，主机及输配系统高效稳定。大于200平方的别墅可用2台主机，按动静分区的舒适原则配置不同的顶地辐射末端和除湿新风对流末端。

3、辐射对流末端

辐射末端采用顶面远红外高效辐射末端+地面防锈铝板干式地暖，中间无接头一管到底，无渗漏水隐患且施工方便；对流末端采用中央新风除湿机吊顶安装，客餐厅、影音棋牌室等增加干式风盘或冷樑风盘，消除人多聚会不闷的隐患。制冷季，顶地辐射模块末端承担室内显热冷负荷，冷樑风盘和中央新风除湿机承担室内潜热负荷；供暖季，顶地辐射及对流末端承担热负荷。

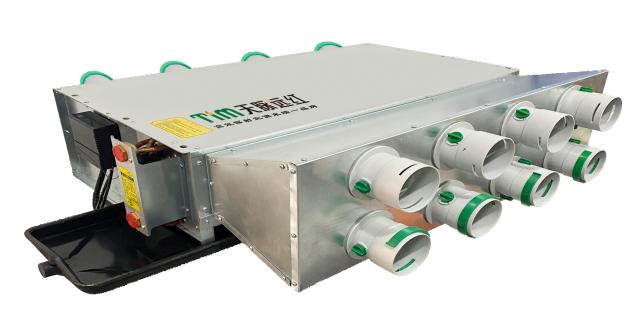

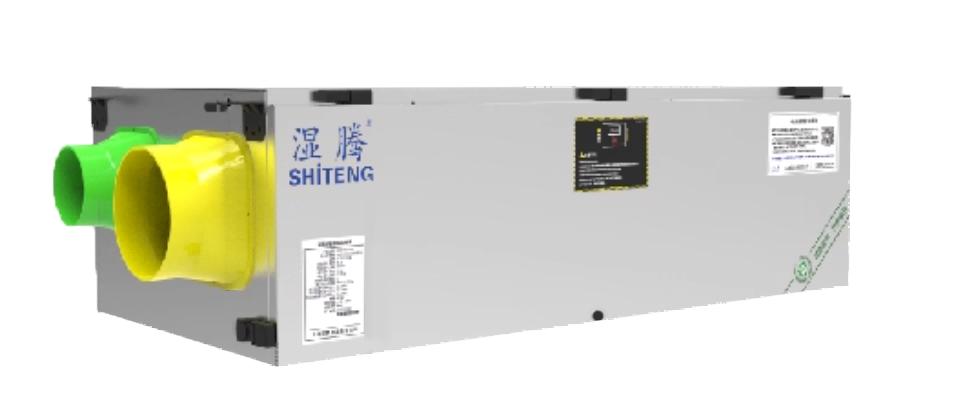

 中央新风除湿机                    冷樑风盘                        干式风盘

4、顶地高效辐射模块末端

顶地采用“同水温.变末端”的优化设计方式，即用不同辐射强度的辐射末端，满足相同水温下顶地表面温度不同的舒适需求，远红外顶面温度比地面防锈铝板表面温度略低2℃。装配式顶地辐射模块直接安装固定在顶地楼板上，中间没有空气层，可为顶地楼板保温，降低室内约40W的空调负荷，这是优化简化分户式五恒系统的重要基础！

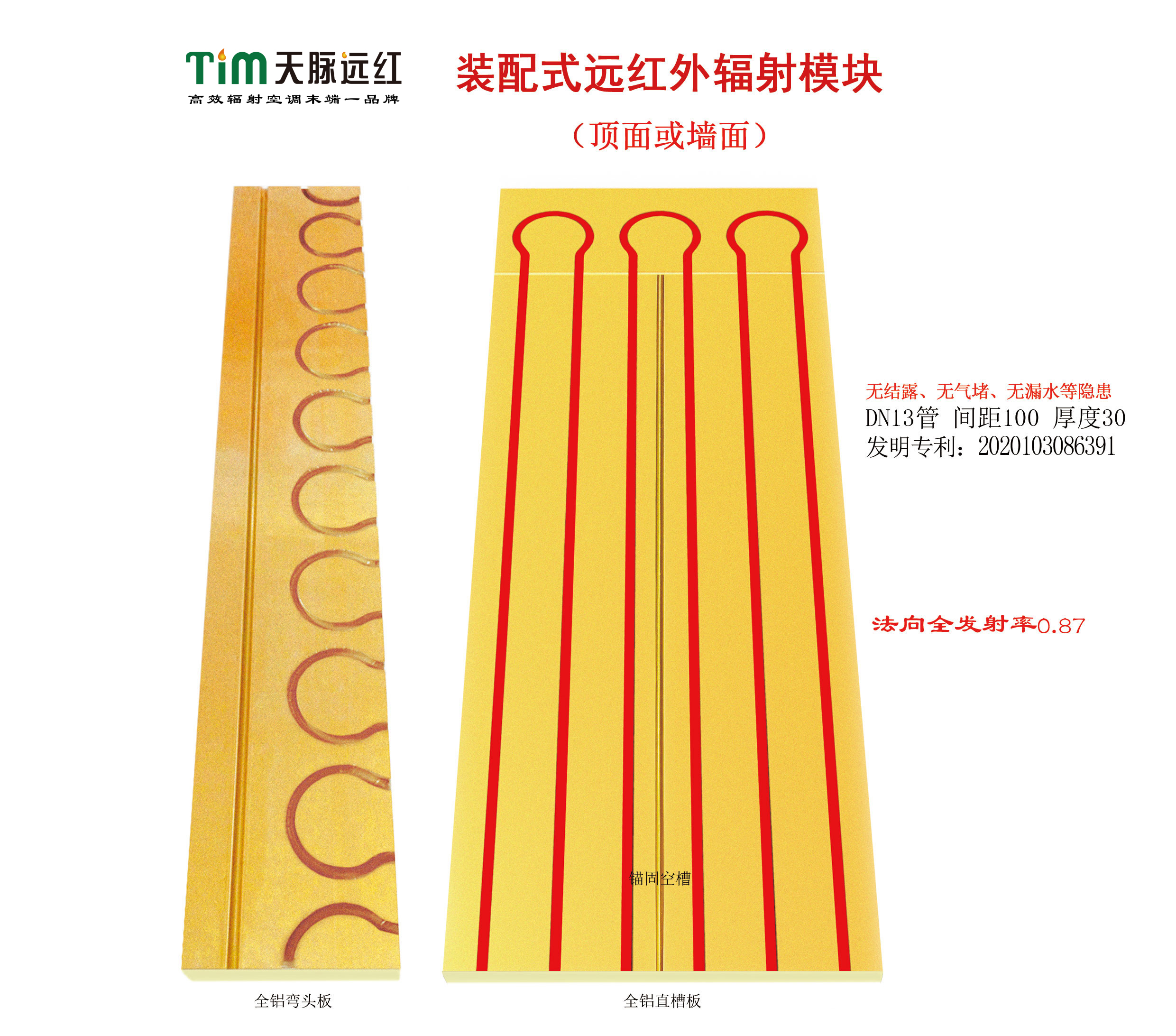

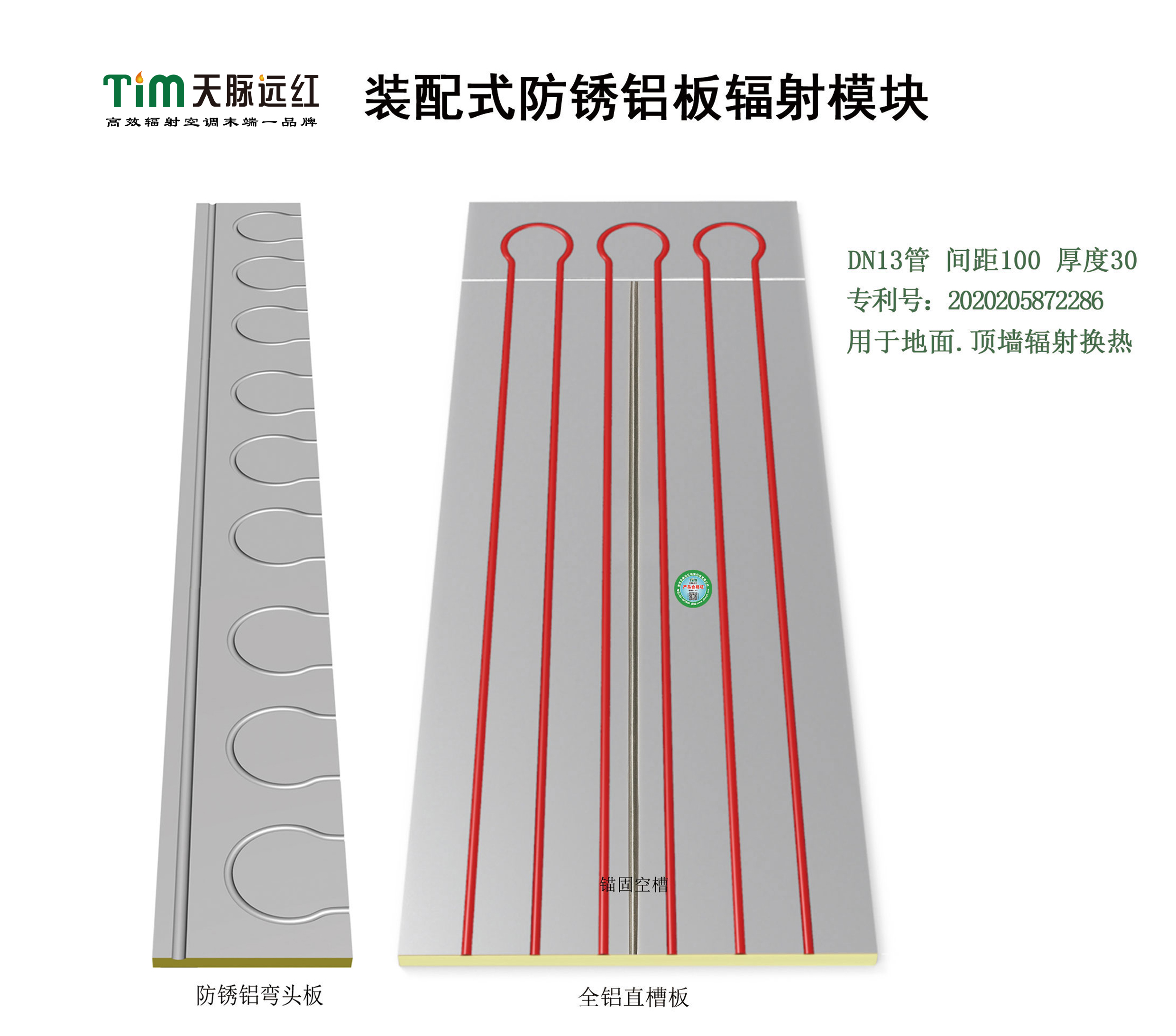

顶面辐射末端采用3cm厚100间距的装配式远红外高效辐射模块，法向发射率0.87，嵌入外径13的PE-RT盘管，表面固定耐水石膏板并涂刷负氧离子涂料，总成厚度4.8cm。

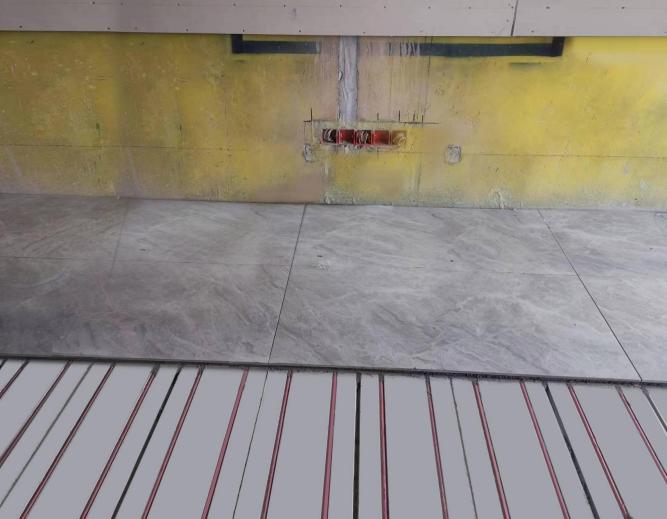

地面采用3cm厚100间距的防锈铝板干式地暖模块，嵌入外径13PE-RT盘管，中间无接头，不需水泥回填，直接在模块上贴砖或自流平后铺地板，含面层总成厚度约7cm。

5、动静分区设计说明

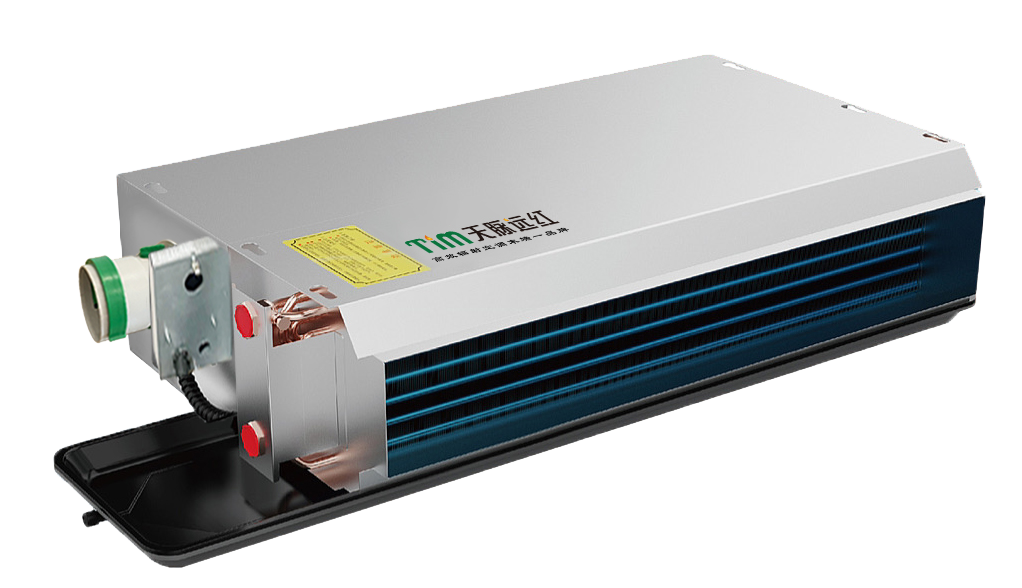

为消除人多聚会室内较闷的隐患，采用动静分区的人性化设计，在餐客厅、厨房和娱乐区域配置新风除湿机和干式风盘，利用干式风盘10℃水高效除湿和制冷的技术优势，结合远红外顶地高水温辐射供冷，新风换气次数2.3次，可完善解决辐射空调可开门窗、人多聚会等制约问题，干式风盘采用直流无刷电机，噪音小于30分贝，与室内基础噪音一样，平时可关闭风盘。安装时可采用Dn16地暖管套保温，从保温分水器一管到底连接干式风盘，该连接可省去风盘水路检修口的麻烦。

6、选配中央集控系统

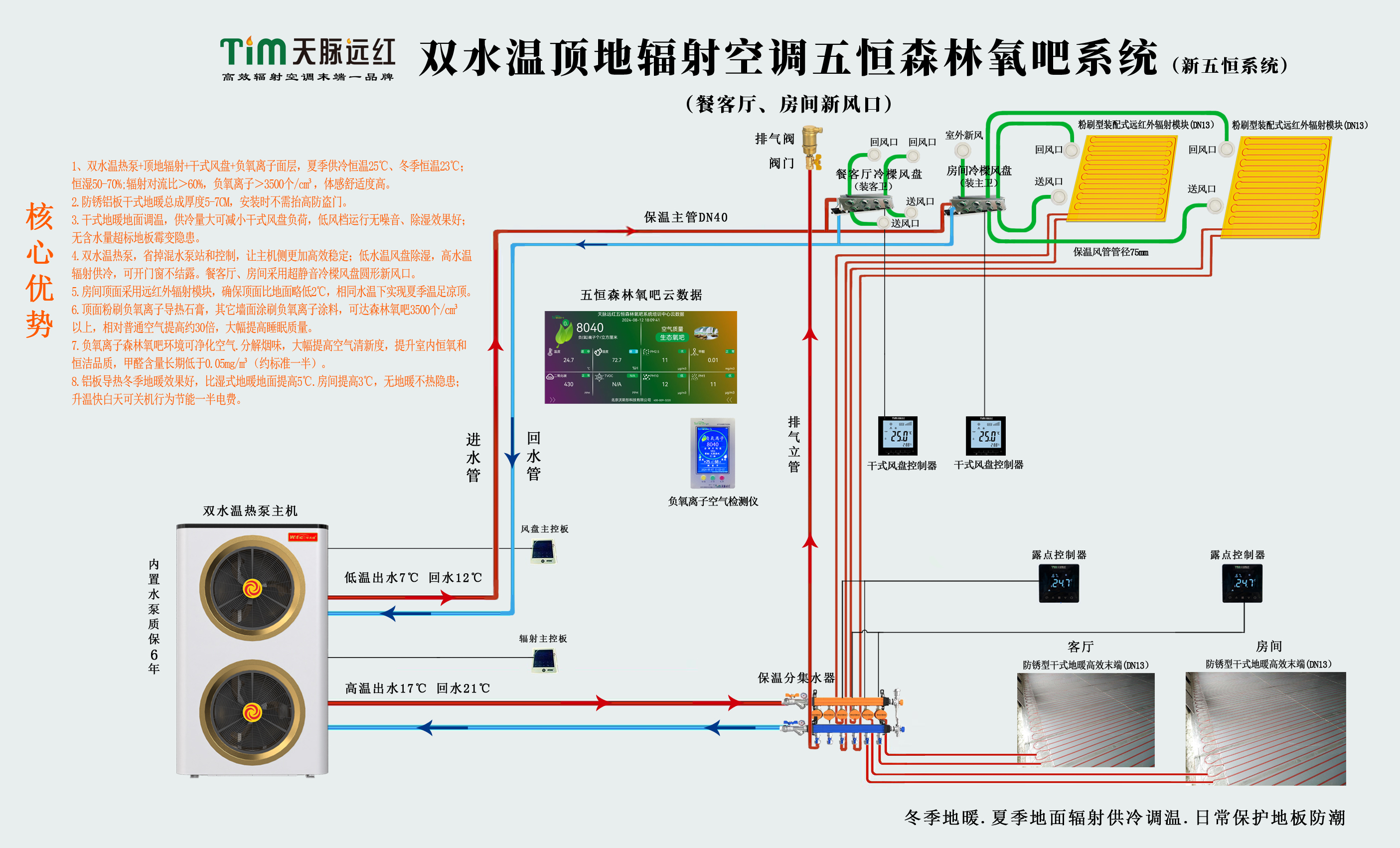

   双水温热泵主机+顶地远红外高效辐射末端+中央新风除湿对流末端，顶地辐射末端单独连接高温冷水侧，实现18℃以上高温冷水的良好辐射降温效果；新风除湿机等对流末端单独连接低温冷水侧，两者同时工作，不存在辐射末端与新风除湿机的联动工作问题，只要在相对湿度70%以内，就可解决开门窗不结露问题，该系统完全符合温湿度独立控制的技术原理，因此，可大幅降低对中央集控系统的防结露依赖，甚至可以省掉中央集控系统，将中央集控作为业主可远程控制的选配件，从而降低五恒系统的施工调试难度，大幅提高五恒系统的稳定性。

7、顶地保温的系统节能设计

1. 17℃高水温出水可让主机能效比提高近一倍，总体节能一半左右。

2. 顶地保温可降低室内约40W的空调负荷，该五恒系统的实际耗电负荷约50W。

3. 冷热反应快，可以像开关空调一样行为节能，白天关机不影响晚上使用。

4. 每个房间设置带露点控制的传感器,达到分室温度和节能控制。

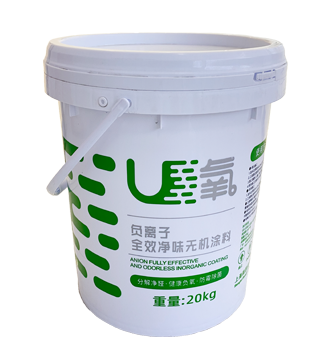

8、全屋涂刷负氧离子健康涂料

将涂料基材与纳米化天然矿物质粉和改性石墨烯等无机材料进行复合，提升了涂料的硬度和韧性，防潮防霉、零甲醛、零VOC、天然无味，可长期释放负离子，与空气中氧和水结合，长期释放负氧离子浓度长期保持在5000个/cm³以上，达到森林氧吧及国家康养小镇的设计标准。即刷即住，可帮业主提前3个月入住，是传统涂料及艺术墙面的技术升级。每桶20kg涂刷2遍约75平方。

三、顶地远红外高效辐射末端的技术优点

顶面采用3cm厚远红外铝板辐射模块+Dn13地暖管+防水石膏板满铺固定，地面采用3.5cm厚防锈铝板干式地暖，实现高性能保温与高强度辐射相结合，将南方普通住宅的室内冷热负荷降至70W左右，配合新风除湿机，可营建舒适的体感并根除结露隐患，系统非常节能，质保期15年寿命期50年以上，可妥善解决五恒系统的安全稳定性问题，具体如下：

1.辐射量大可高水温供冷：全铝板均热+远红外辐射，法向发射率高达0.87，径向辐射效率高，顶地标况供冷量高达130W，可实现夏季18℃以上高水温供冷，和冬季28℃以上低水温供暖，比普通毛细管辐射供冷水温提高约5℃，从根本上消除结露隐患，可开窗换气。

2.末端简单系统更稳定：远红外辐射板将顶地保温和高效辐射相结合，导热率比水泥石膏提高了180多倍，省去了大量接头和地面水泥回填层，省掉了混水泵站和联控，可根据房间温湿度及露点温度直控分水器，系统简单稳定性高，辐射模块质保期15年，寿命期50年。

3.铺设面积大可主机直供末端：顶面和地面均可满铺，铺设面积比毛细管提高了2倍多，水容量提高了4倍多，相当于管道式水箱，可锁定主机最低出水18℃直供末端，让辐射系统更高效。

4.超薄不占室内层高：顶面辐射板安装在梁上部房顶，不占樑下净高度；地面辐射模块厚度3.5cm，不用水泥回填，铺地板地砖总厚度5-7cm，无需抬高防盗门。

5.顶地保温系统节能50%以上：顶地铺设高效辐射板，相当于做了顶地厚实保温层，可降低空调负荷约40W，保温节能+随时开关行为节能，比湿式地暖空调节能50%以上。

6.顶地铺设室内减震隔音：辐射模块具有良好的减震隔音性能，顶地满铺室内隔音效果好，让家更安静且脚感舒适。

7.中间无接头无渗水隐患：盘管中间无接头，完全符合国家标准JGJ142-2012要求，根除了吊顶辐射板大量接头的长期渗水隐患。

8.管径粗水流输配更顺畅：采用外径13内径10盘管，每回路最大可盘15平方，相比外径4.2mm、每回路盘4平方的毛细管末端，水流更顺畅且无气堵隐患，13管打孔对梁无任何伤害。

9.无地板响声和地砖松动隐患：采用250KPa高强度保温板与铝板复合，抗压强度高达25吨/平方，可满足任何家居承重，大面积三层联体模块解决了地板响声问题，防锈铝板模块解决了贴地砖的抗水泥腐蚀和松动隐患问题。

10.模块化施工高效无隐患：采用装配式干法施工，顶面用九厘板自攻螺钉固定辐射板工艺，地面采用简易施工三步骤工艺，效率高且无装修配合隐患。

四、防锈铝板干式地暖地面调温对地板安全性保护

1.对地板防潮防霉变保护：干式地暖模块采用3.5CM优质保温板，表面直接铺地板，具有优越防潮功能，完全消除了因湿式水泥回填没有干透带来地板返潮隐患，也可避免因卫生间等局部防水失效引起的地板霉变隐患。

2.夏季辐射供冷对地板含水量超标保护：铝板干式地暖模块在夏季辐射供冷补充时，因其供冷量较大，冷水温度相对较高，配合温控中心可根除地板结露隐患；更重要的是，因地板下没有水泥回填层，可消除水泥层蓄冷含水量超标引起的地板变形霉变隐患！

五、施工要点说明

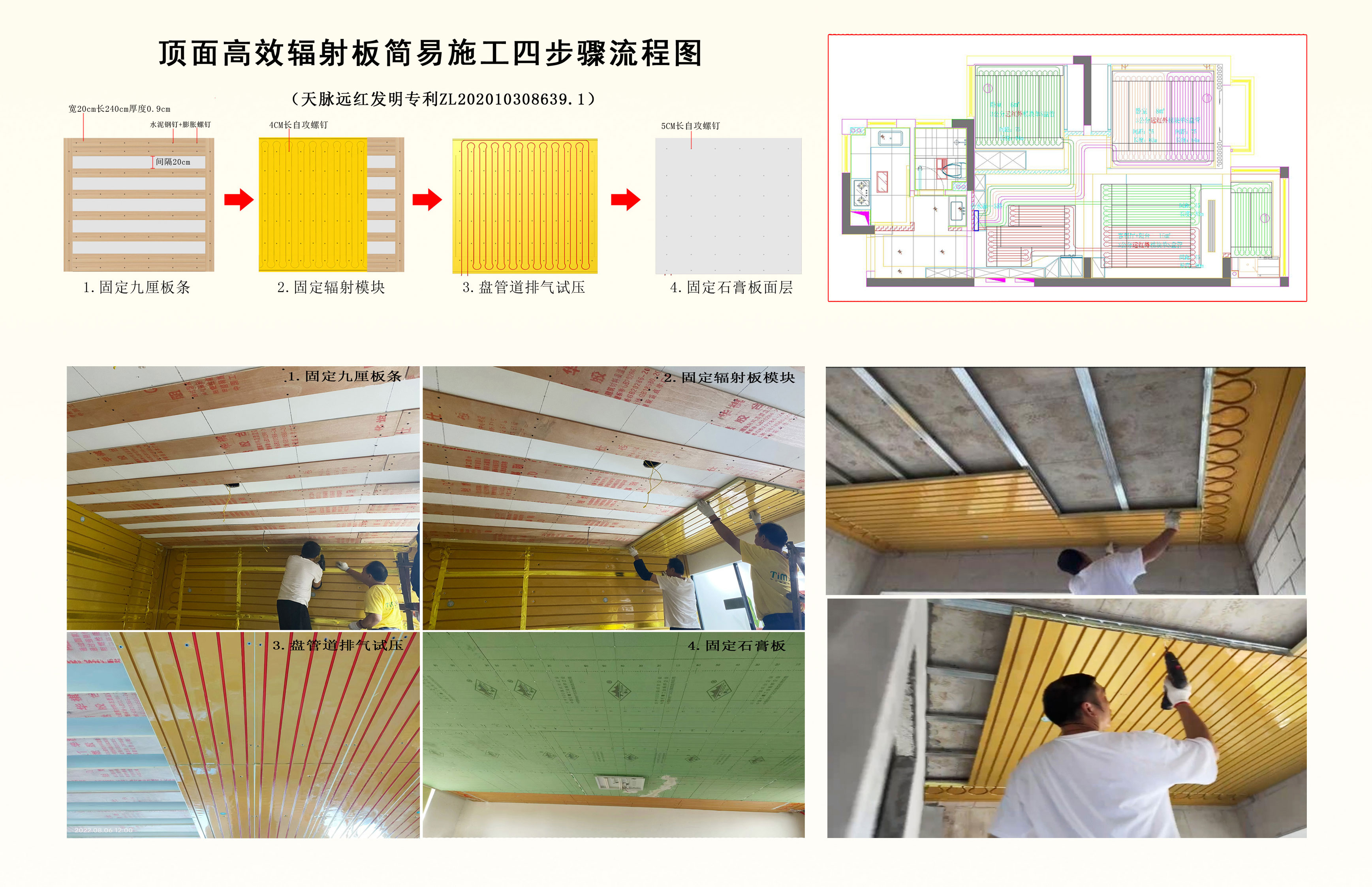

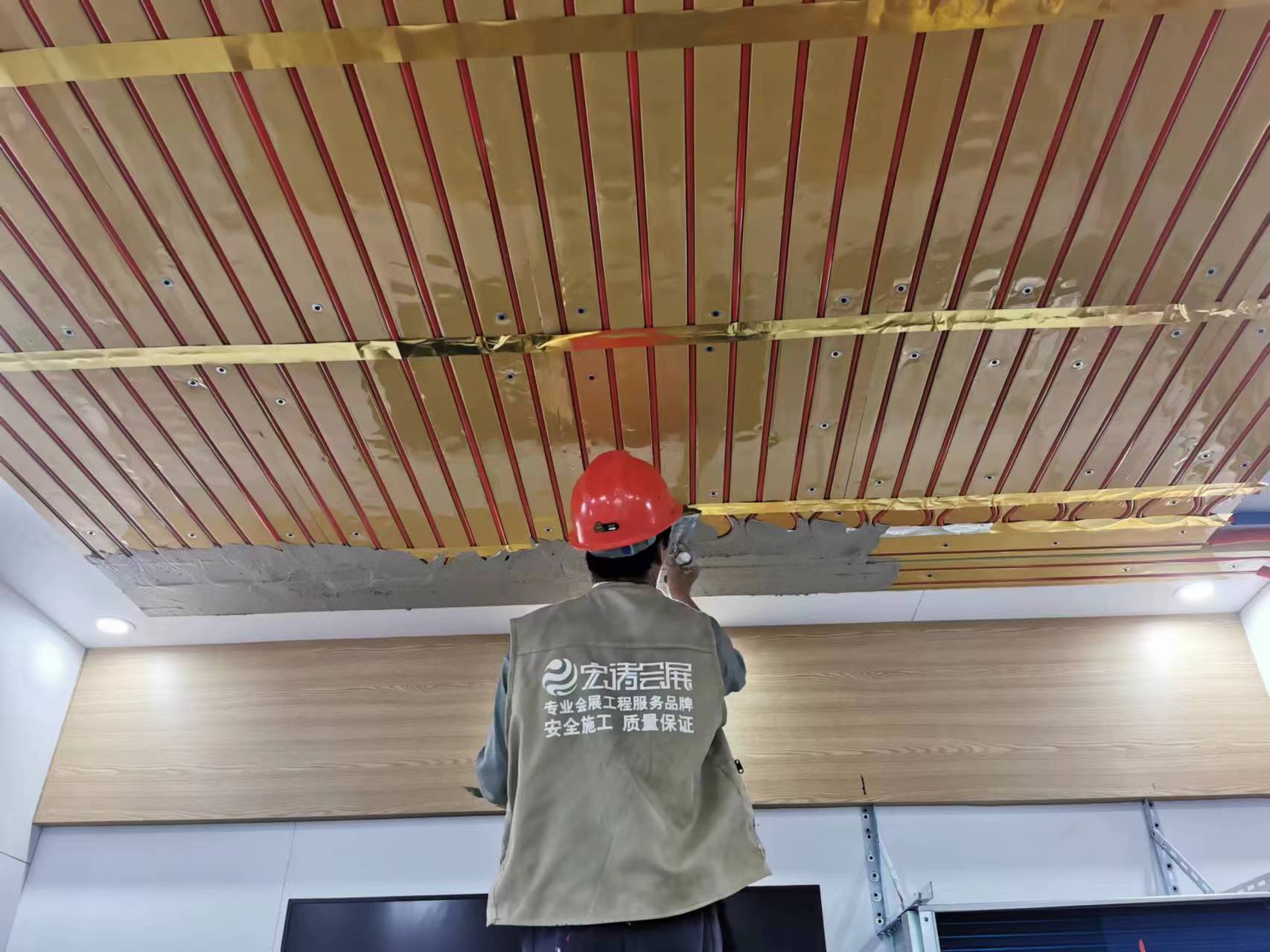

（一）顶面远红外辐射模块固定石膏板施工流程

1、固定九厘板条或龙骨：用膨胀螺钉或美固钉(8*80),在顶面固定九厘板条或轻钢龙骨，板条间距20cm，龙骨间距30CM。

2、固定辐射模块：用4cm长自攻螺钉固定远红外辐射模块，方向与九厘板条垂直。

3、嵌管道注水试压：嵌入13盘管每回路最大管长度90米，14平方以内用一分二适配器，用裁切铝板弯头预留照明灯线。

4、固定面层：用5cm长自攻螺钉固定石膏板，石膏板裁切尺寸600*2400，方向与九厘板条垂直。

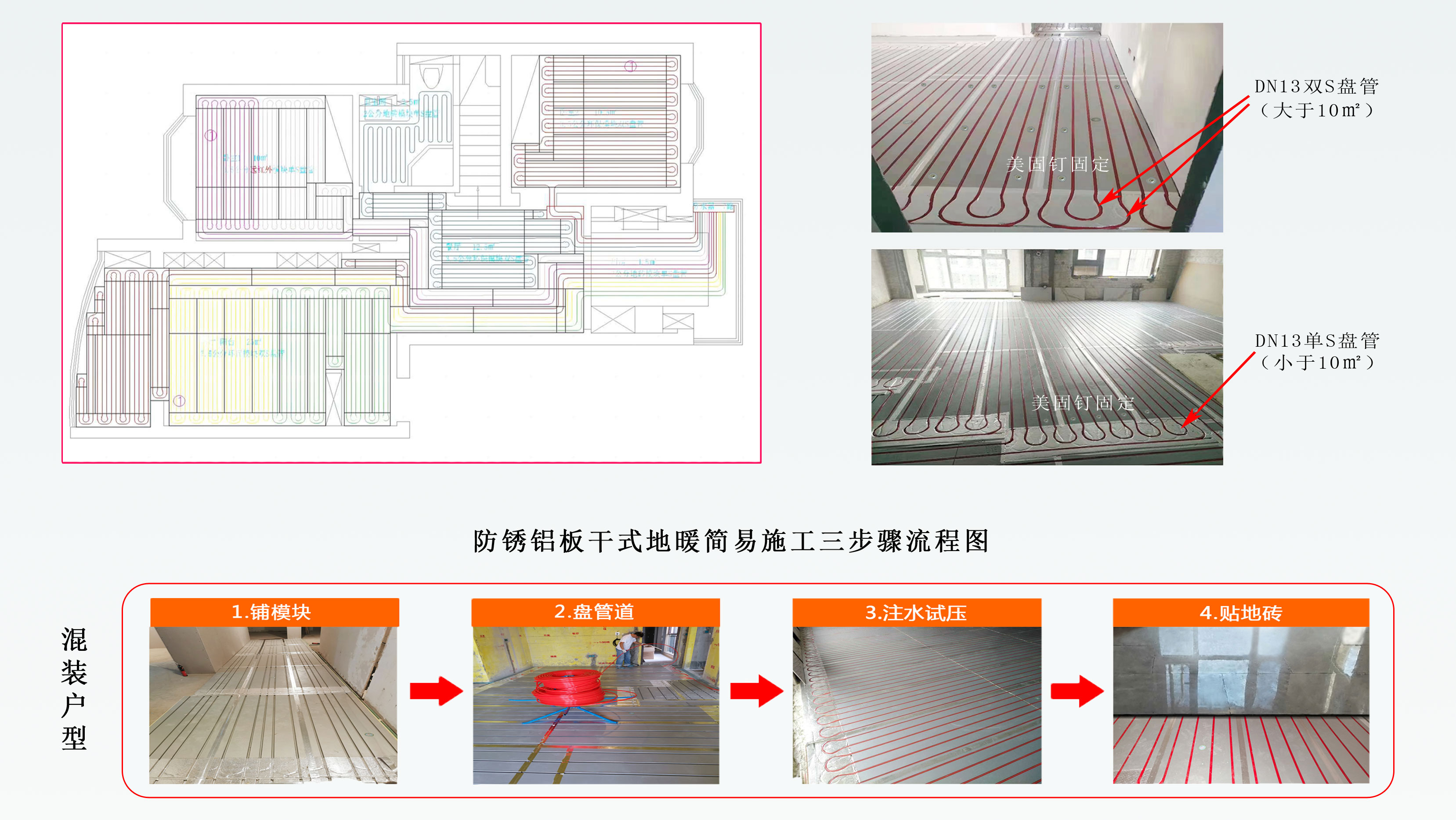

（二）地面防锈铝板干式地暖模块简单施工三步骤工艺

1、整平地面：地砖区对地面无平整度要求，装修公司对地面整平即可，中间不能有线管。

2、铺模块：先在地面铺设一层防潮垫，按图摆放防锈铝板地暖模块(3cm厚)，对槽铺设服帖，遇局部起拱用发泡剂点粘固定，根据房间尺寸裁切模块满铺。

3、盘管道排气试压：用脚踩入Dn13专用管，拼缝处用铝箔胶带，连接分水器，注水试压，开机排气的制冷出水温度设为最高。

六、五恒森林氧吧系统的业主体验评估

1.负氧离子使空气清新睡觉更香

全屋涂刷负氧离子健康涂料，室内负氧离子浓度从150个/cm³提升至5000个/cm³以上，达到森林氧吧标准，可分解甲醛烟味、去除异味，净化空气，提高睡眠质量。可提前搬新家，空气清新，业主没有甲醛伤害隐患，抽烟不需要到室外！

2.体感舒适度更高，幸福感满满

五恒森林氧吧系统辐射对流比高于60%，与人体的辐射对流散热比相吻合，体感舒适度极佳，超越享受集中式五恒科技房的幸福生活：可开门窗不结露，朋友聚会更开心，室内静音无风感，森林氧吧空间让老人健康长寿！

3. 顶地保温节能，运行费低无任何压力

顶地保温可为室内降低40W的空调负荷，辐射空调利用率高，升温快效果好，还可局部关闭行为节能，建面380平方别墅的月电费可控在800元左右，比常规空调地暖方案节省约2/3以上，无任何生活成本压力！

4. 操作简便.智能时尚，没有误操作隐患

中央集控系统+负氧离子检测软件，即可远程操作行为节能，也可以随时检测分享负氧离子浓度、甲醛、PM2.5、CO₂等健康空气9方面数据，操作简便智能时尚！没有任何误操作结露隐患！

5. 森林氧吧空间有助于孩子健康成长

五恒森林氧吧空间静音舒适，干式地暖模块为楼板减震隔音，楼上楼下不打扰，安静环境有助于提高学习效率，森林氧吧环境有助于孩子身体健康和智力发育！

综上所述，顶地辐射空调五恒森林氧吧系统完全遵循“高温供冷和低温除湿”五恒技术原则，顶地保温降低室内约40W空调负荷，装配式顶地远红外辐射模块末端，在18℃水温下可提供80W左右的辐射供冷量，中央新风除湿机在10℃低水温下可提供50W左右的对流制冷量，保持室内相对湿度在60%左右，从根本上解决结露与开窗矛盾；双水温主机省掉混水站，铝板干式地暖无水泥回填，层高损失<5 cm，15年质保50年寿命。动静分区餐客厅加1台干式风盘，消除聚会不闷问题；顶地保温与行为节能叠加，建筑面积150平方的分户式五恒科技房，每月电费可降低至300元以内，造价约1100元/平方。辐射对流比>60%，体感舒适度与小区集中式五恒科技房相当，顶墙采用负氧离子涂料，负氧离子浓度≥5000个/cm³，达到国家康养小镇的建设标准，分解甲醛和烟味、空气清晰，大幅提高全家人的睡眠质量，且可即装即住。全年恒温、恒湿、恒氧、恒静、恒洁，畅享森林氧吧健康空气环境，是传统空调+地暖+新风+净化+除醛的产业升级，也是现有五恒系统的技术优化升级！
