老黄讲干式第七十八期：装配式顶地高效辐射模块施工流程及验收规范

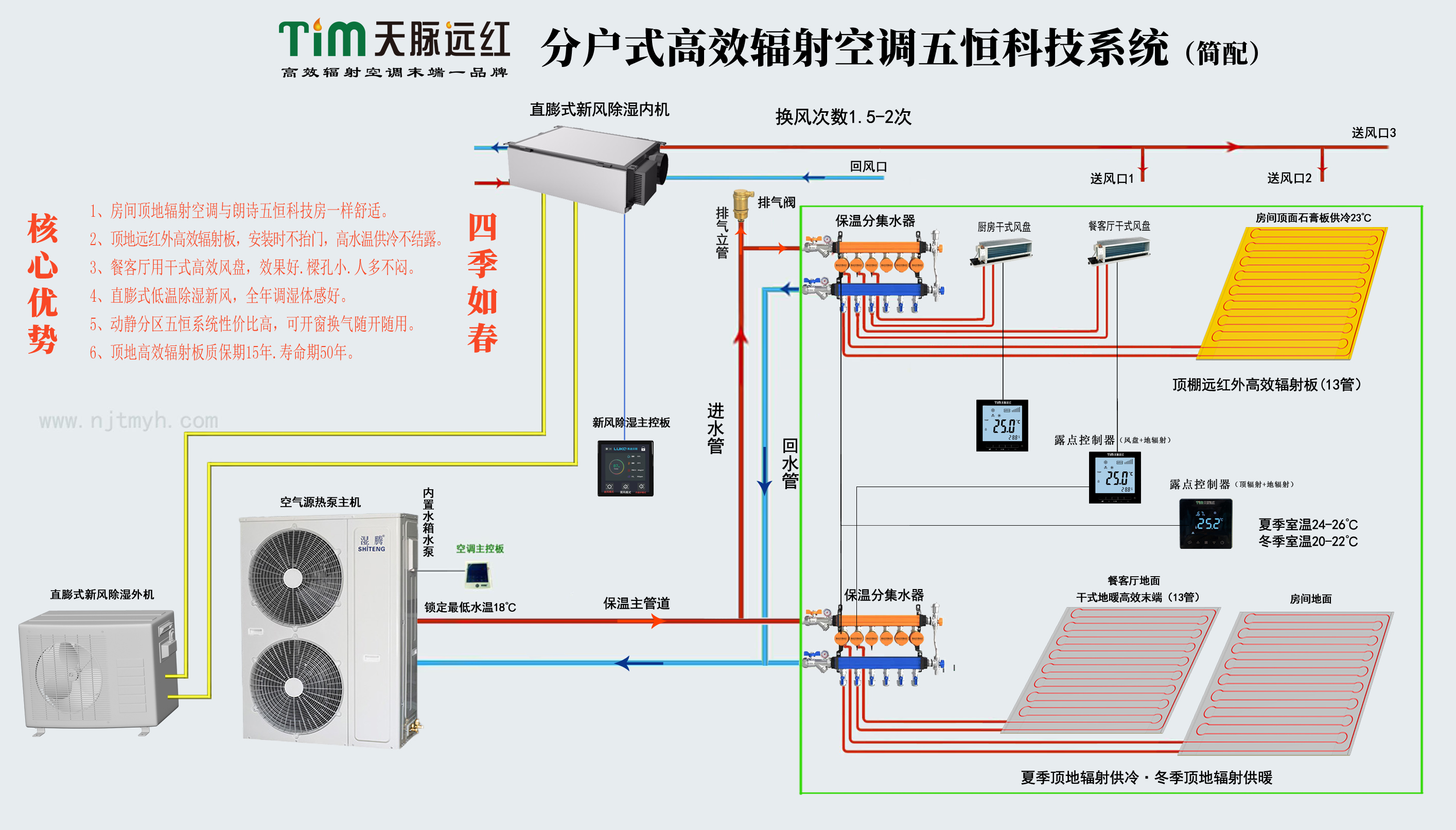

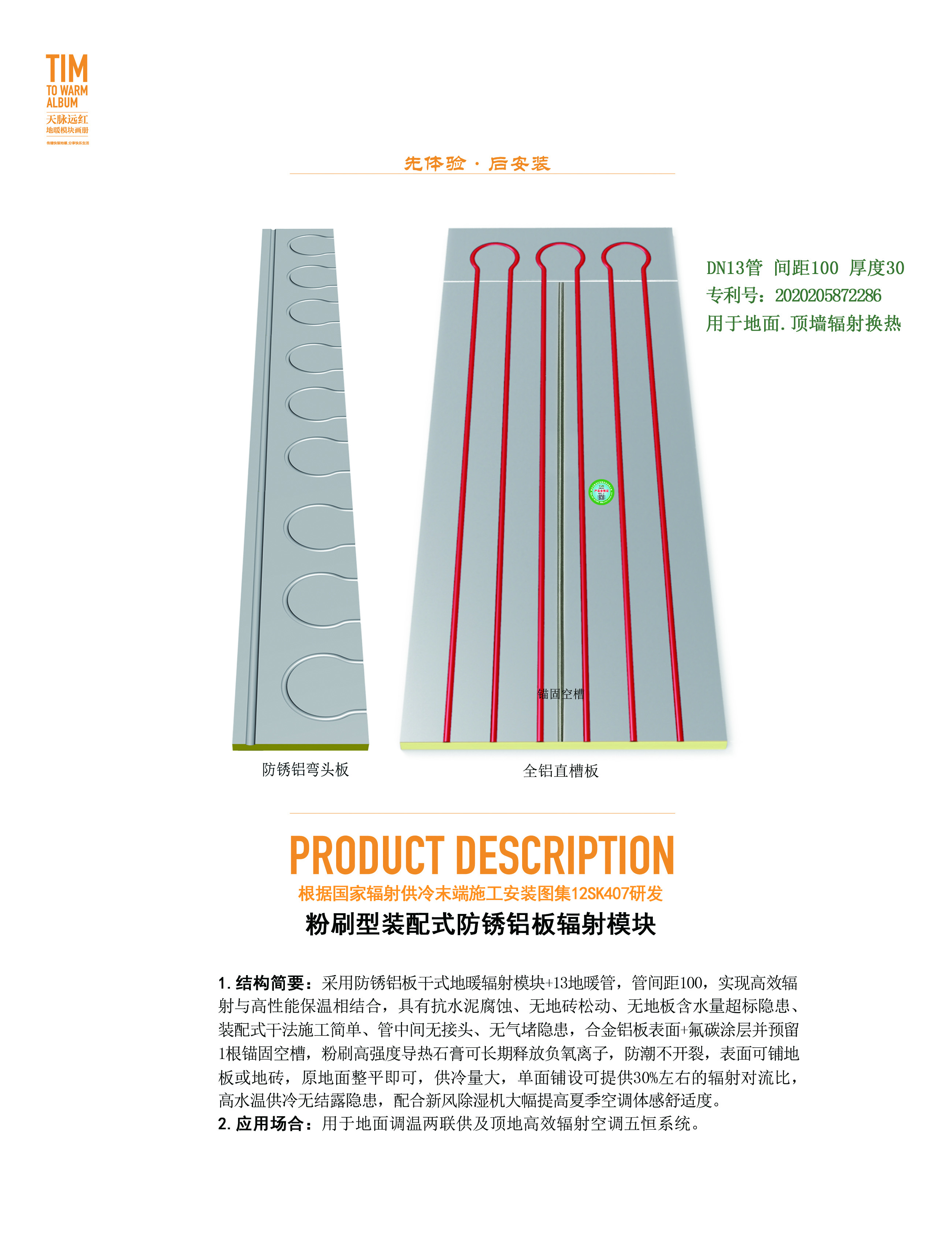

装配式顶地辐射模块是五恒系统的重要辐射末端，采用全铝板均热+远红外辐射，是毛细管湿式辐射末端及铝板均热辐射板的技术升级，法向发射率0.87，标况供冷量高达90W，具有冷辐射量大、保温性能好、中间无接头、施工配合简单等技术优势，顶面远红外辐射模块（金色氟碳铝板），表面可以固定耐水石膏板或粉刷导热石膏；地面防锈铝板辐射模块（灰色氟碳铝板），表面可贴地砖或自流平后铺地板，原地面不需要精找平，标况冷辐射量高达46W，而普通湿式地暖的标况供冷量仅16W。

选择高效辐射板是做好五恒系统的重要保障，对实现夏季高水温供冷、简化施工工艺、提高五恒环境的体感舒适度至关重要，达到开门窗不结露、随开随用行为节能等高效应用结果。本文重点分享装配式顶地辐射模块的施工流程及验收规范。

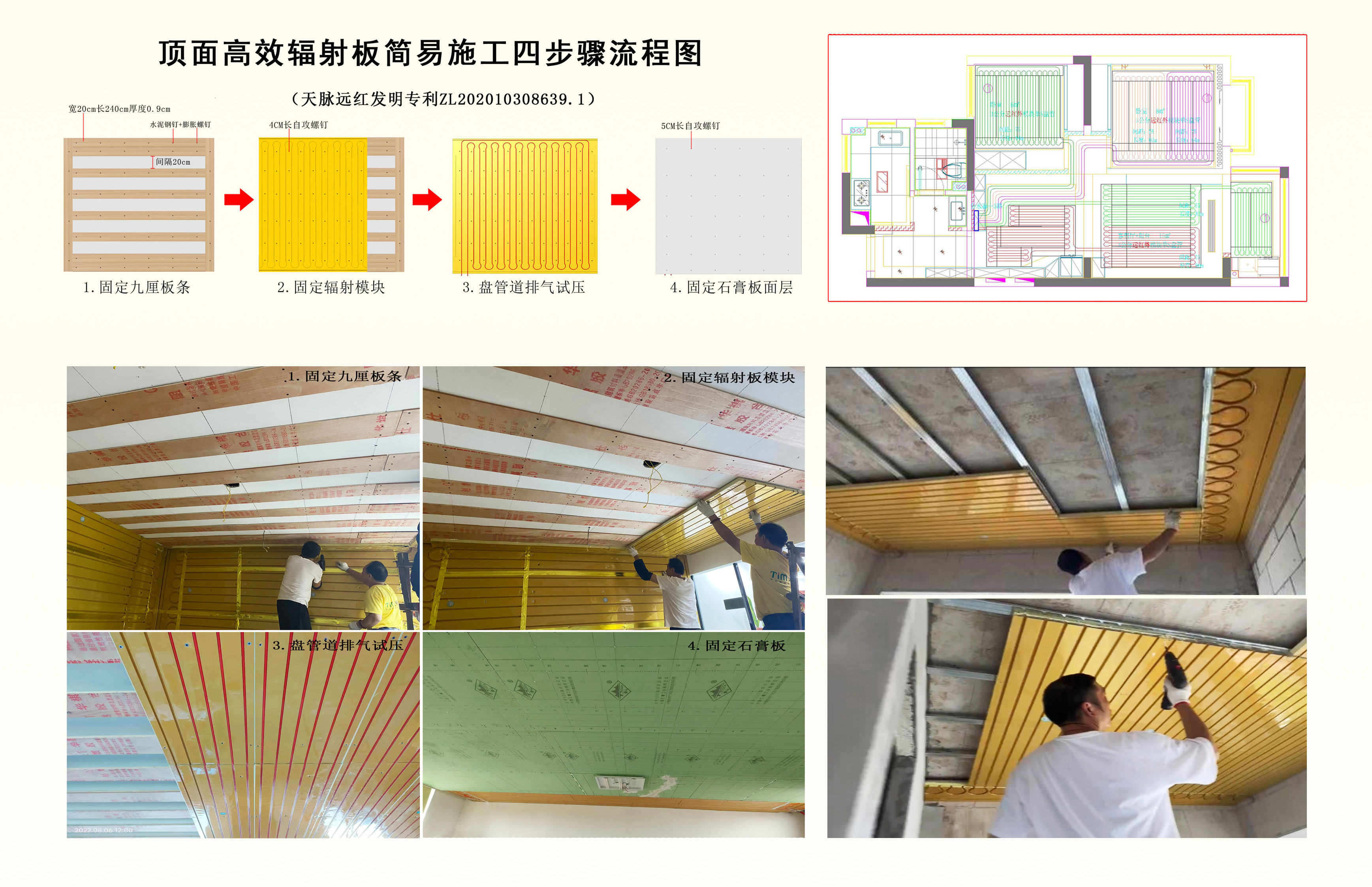

一、顶面远红外辐射模块固定石膏板施工流程

1、固定九厘板条或龙骨：用膨胀螺钉或带垫片美固钉(8*80),在顶面牢固固定九厘板条或轻钢龙骨，20CM宽的板条可间隔留空20cm间距，轻钢龙骨间距正常30CM,固钉间距不大于60cm。（首次施工可采用九厘板满铺，降低固定面层施工难度）

2、固定辐射模块：用4cm长自攻螺钉固定远红外辐射模块，方向与九厘板条垂直。干式风盘水阻与13管辐射末端相当，可用16管并联保温分水器，一管到底可省去风盘检修口预留。

3、嵌管道注水试压：按图嵌入13盘管，每回路最大管长度100米，14平方以内用一分二适配器，用裁切铝板弯头预留照明灯线，开机排气时需设定最高水温。如顶面保温分水器放置在地柜里，必须安装1根排气立管。

4、固定面层：用5cm长自攻螺钉固定石膏板，石膏板裁切尺寸600*2400，可确保固定石膏板时不误伤管道，方向与九厘板条垂直。

如采用木饰面板、集成墙板、石膏喷浆或粉刷，按相关工艺施工。

验收标准：

1）九厘板条厚度不得低于8.5mm，钉距不大于60cm，弯头板处铺两根九厘板条。

2）辐射模块铺设方向应与九厘板条垂直，固定辐射模块须用带圆垫片的4cm自攻螺钉。

3）辐射模块所有拼缝处用铝箔胶带粘贴。

4）石膏板铺设方向与九厘板垂直，紧密严缝，用不带垫片5cm长自攻螺钉，钉尾不得凸出表面1mm。

5）嵌入13盘管，每回路最长不超过100米，按需预留好照明灯线。

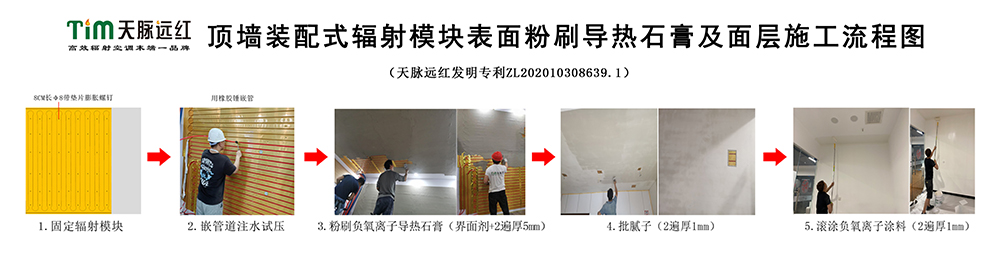

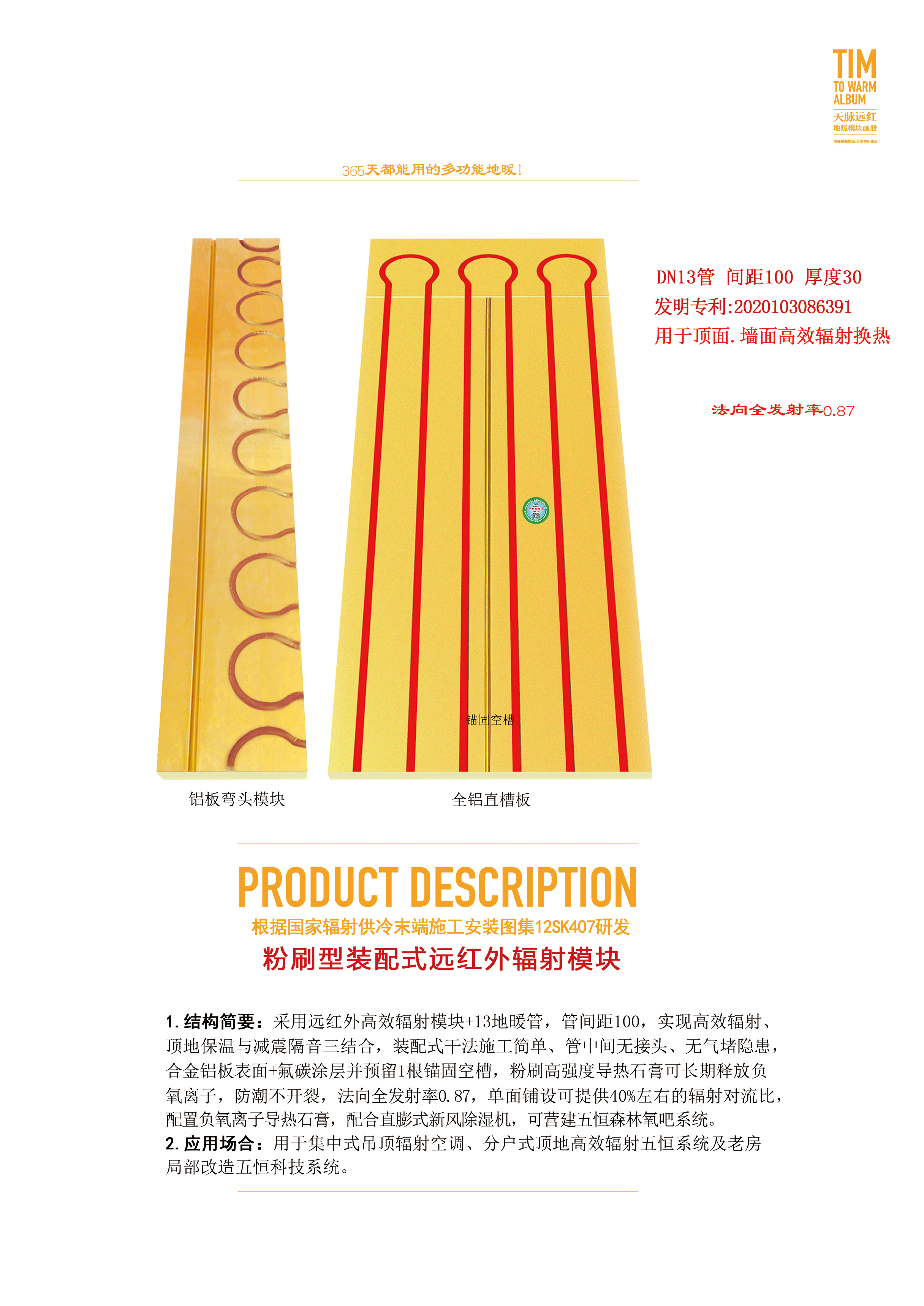

二、顶墙远红外辐射模块粉刷导热石膏施工流程

1、固定辐射模块：按照设计施工图，先在辐射模块背面点粘少量发泡剂，用8cm长带垫片的膨胀螺钉（已标配），将辐射模块依次固定在顶面或墙面，600*1800的直槽模块一般采用6个膨胀螺钉,300*1800的弯头模块采用3个膨胀螺钉，按固钉尺寸图固定服帖。

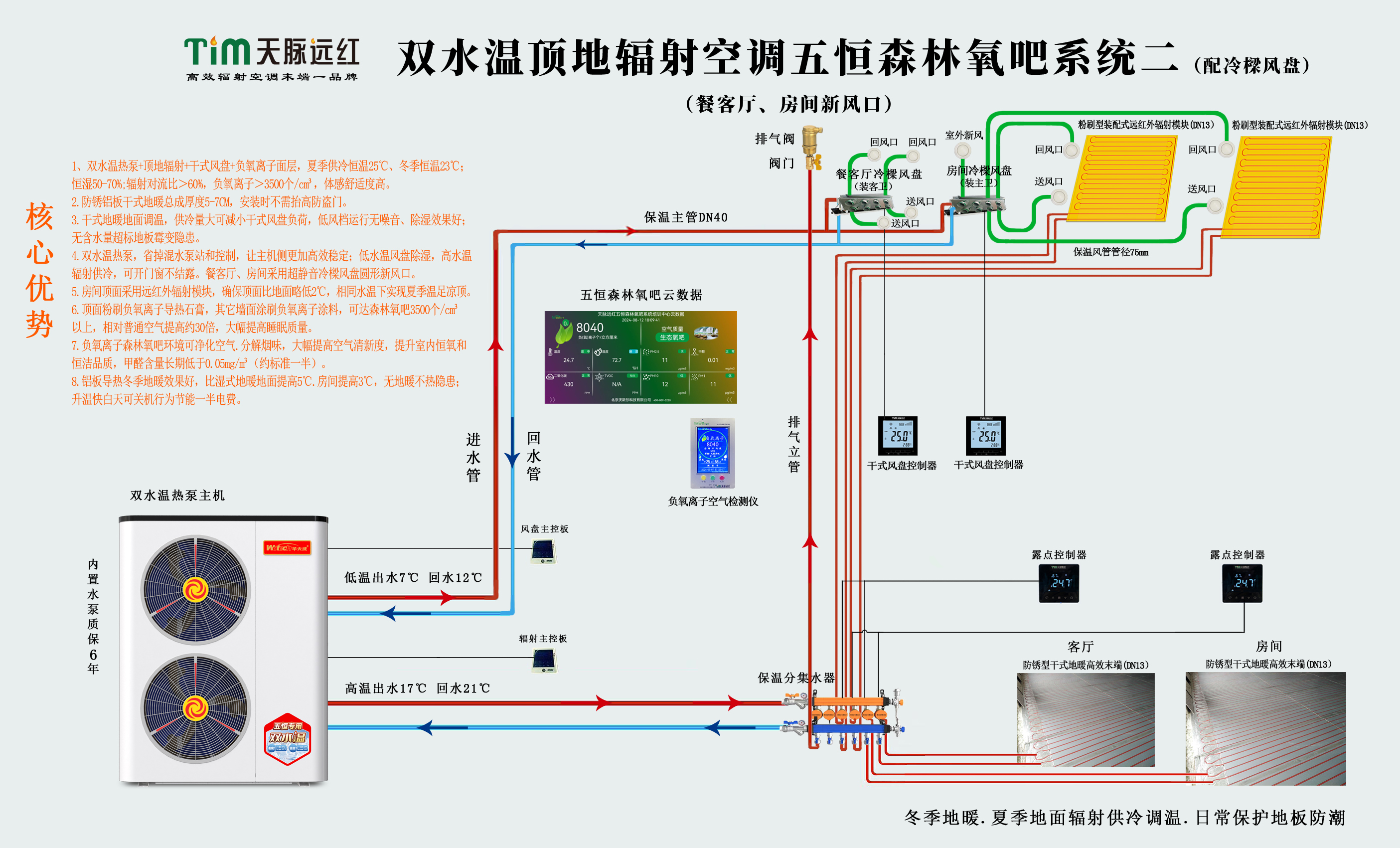

2、嵌管道注水试压：按图用橡胶锤将DN13管嵌入模块沟槽，管间距100，每回路最大管长85米，16平方以内用一分二适配器，可在模块上直接钻孔预留照明灯线或筒灯孔（无主灯设计的，可吊顶一层九厘板，固定模块后钻孔预留。连接保温分水器后注水试压，开机供冷排气时需设定高水温25℃以上，避免低水温管道结露。如顶面的保温分水器放置在地柜里，必须安装1根排气立管。如餐客厅加配干式风盘的，可用16地暖盘管直接并联到保温分水器安装，一管到底连接干式风盘，可省去风盘的水路检修口预留。

3、粉刷石膏面层和负氧离子涂料：按导热石膏粉刷工艺规范，先涂刷一层界面剂后粉刷导热石膏2遍共7-8mm，粘贴2层抗裂网格布，干透后刮腻子，打磨后滚涂负氧离子涂料2遍。

验收标准：

1）严格按固钉尺寸图施工，直槽模块和弯头模块的最大钉距不大于70cm。

2）固定辐射模块须用带圆垫片8cm长的Ф8膨胀螺钉，垫片直径不小于2.5cm,垫片固定后不能凸出铝板表面1.5mm。

3）辐射模块所有拼缝处用铝箔胶带粘贴。

4）嵌入DN13盘管，管道不凸出铝板表面1.5mm，每回路最长不超过85米，按需预留好照明灯线。

5）石膏粉刷及面层按相关规范验收，石膏粉刷厚度不小于6mm。

三、装配式辐射模块表面粉刷导热石膏与固定石膏辐射板的工艺性能对比

比较内容	表面粉刷导热石膏	固定石膏辐射板
表面温度及体感舒适度	导热率提高约10倍，供冷表面温度比石膏板降低约2℃，辐射对流比高，体感舒适度高。用负氧离子导热石膏可达恒温森林氧吧，负氧离子含量超过3000个，更有利于疫情后的身体健康恢复，正常室内空气负氧离子含量约150个。	普通石膏板属于保温材料，导热率小，对辐射供冷量影响较大，体感舒适度相对较差。分户式五恒容易出现“辐射不够用风来凑”的伪辐射五恒系统。
表面开裂及结露隐患	附着力和抗压强度均较高，粉刷6mm厚度可消除开裂隐患，材料防水，无结露发霉变黑隐患。	石膏板厚度10mm，暖通公司对表面腻子涂料的质量无法控制，容易存在表面开裂、结露霉变隐患。
施工难易程度	用石膏粉刷面层，可省去一层九厘板的固定底板工序，施工难度自然更低且效率高。	用石膏板面层，必须增加九厘板或吊筋固定底板层，施工难度和工艺成本均较高。
综合施工成本	表面粉刷7-8mm厚导热石膏，可省去吊筋九厘板固定层和10mm石膏板两层施工成本约80元/平方，负氧离子导热石膏施工成本约60元，降低辐射末端成本约20元/平方，也低于毛细管末端施工成本。	石膏板面层，需增加九厘板或吊筋固定层，施工工艺成本相对较高，略高于毛细管湿式辐射末端施工成本，低于吊顶辐射板的施工成本。

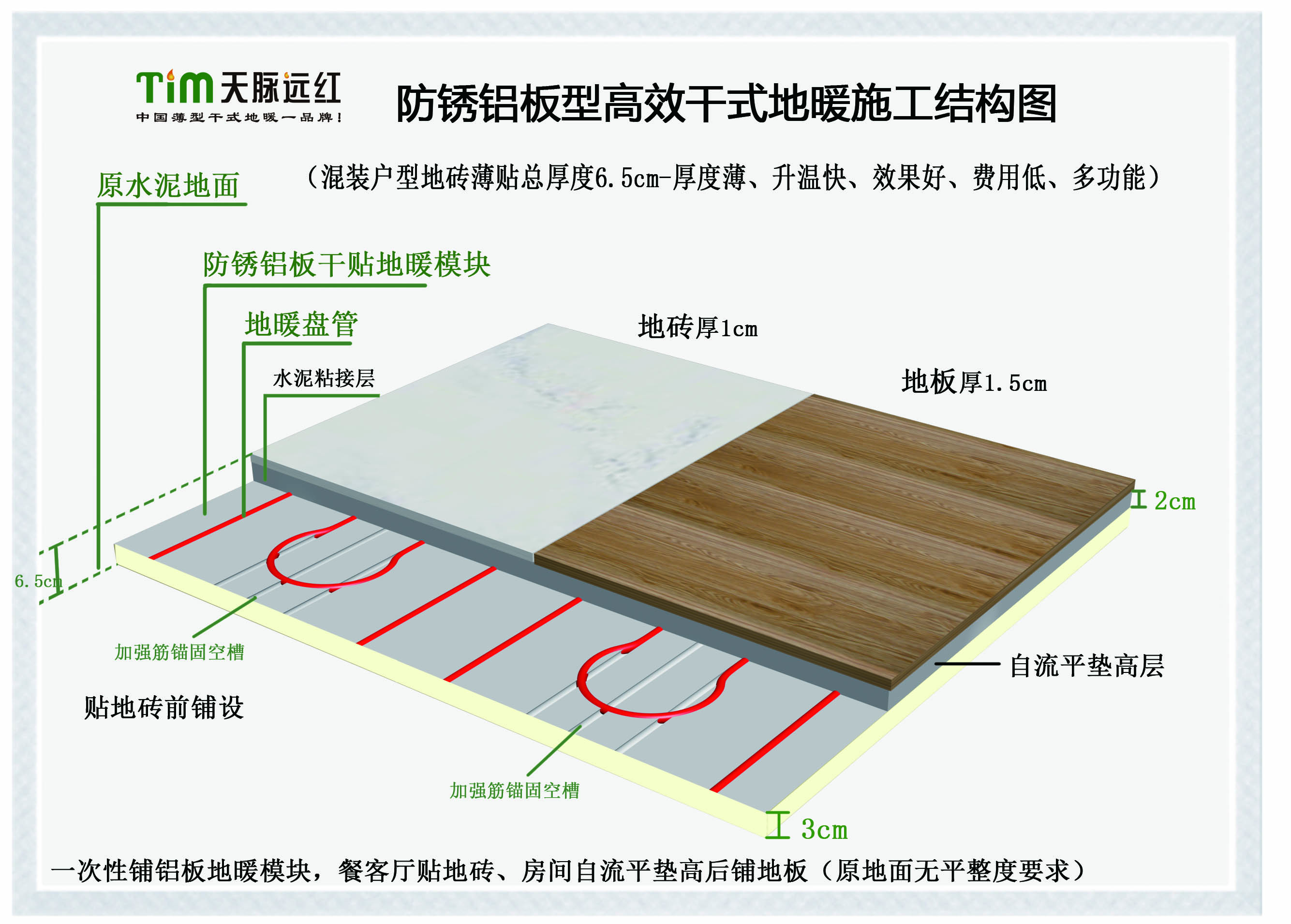

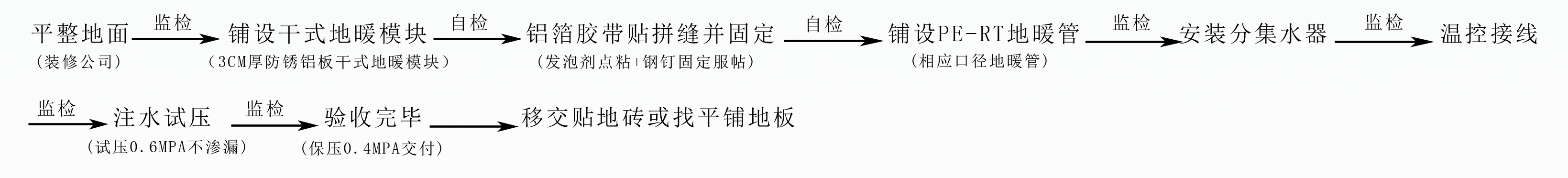

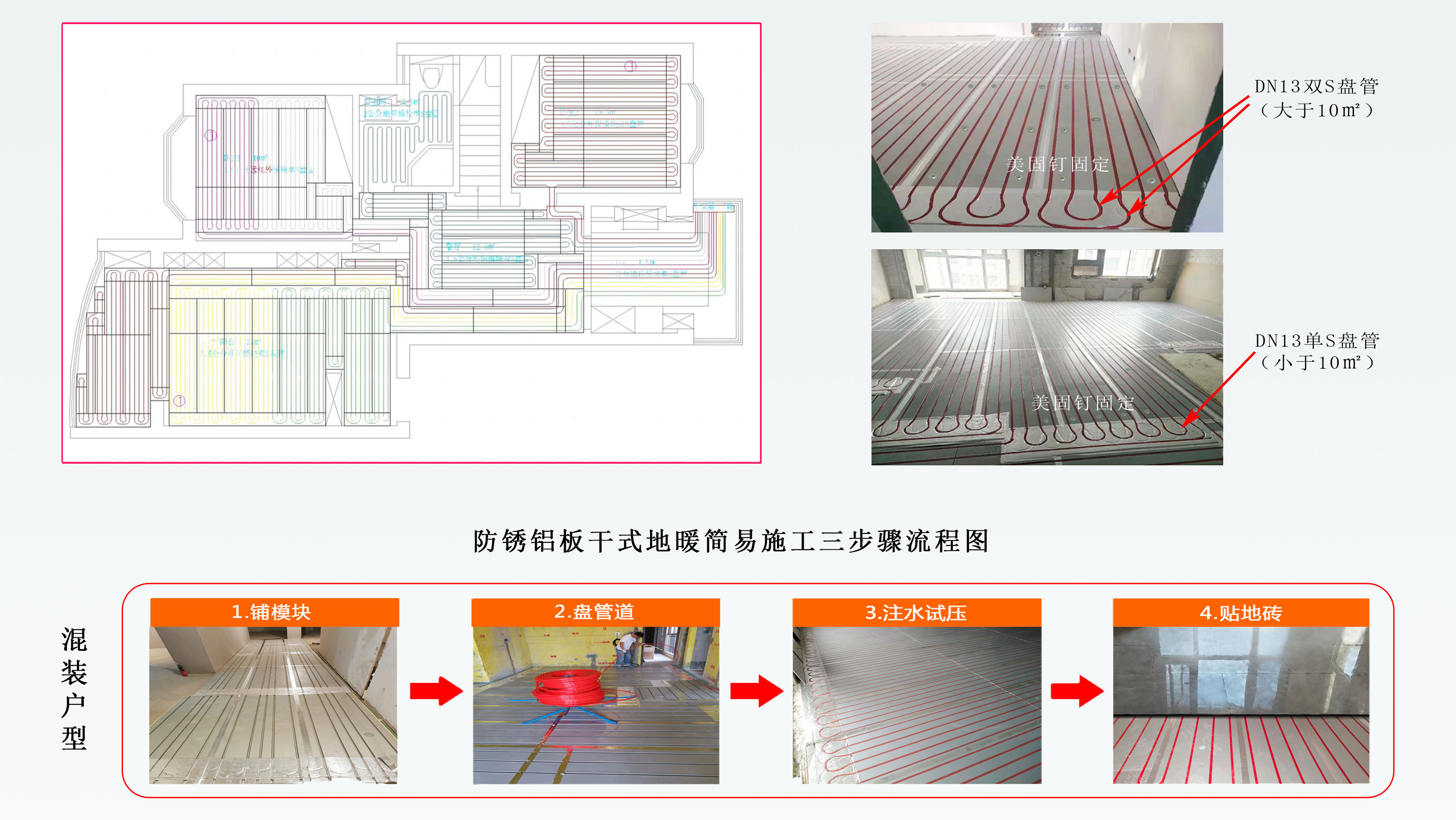

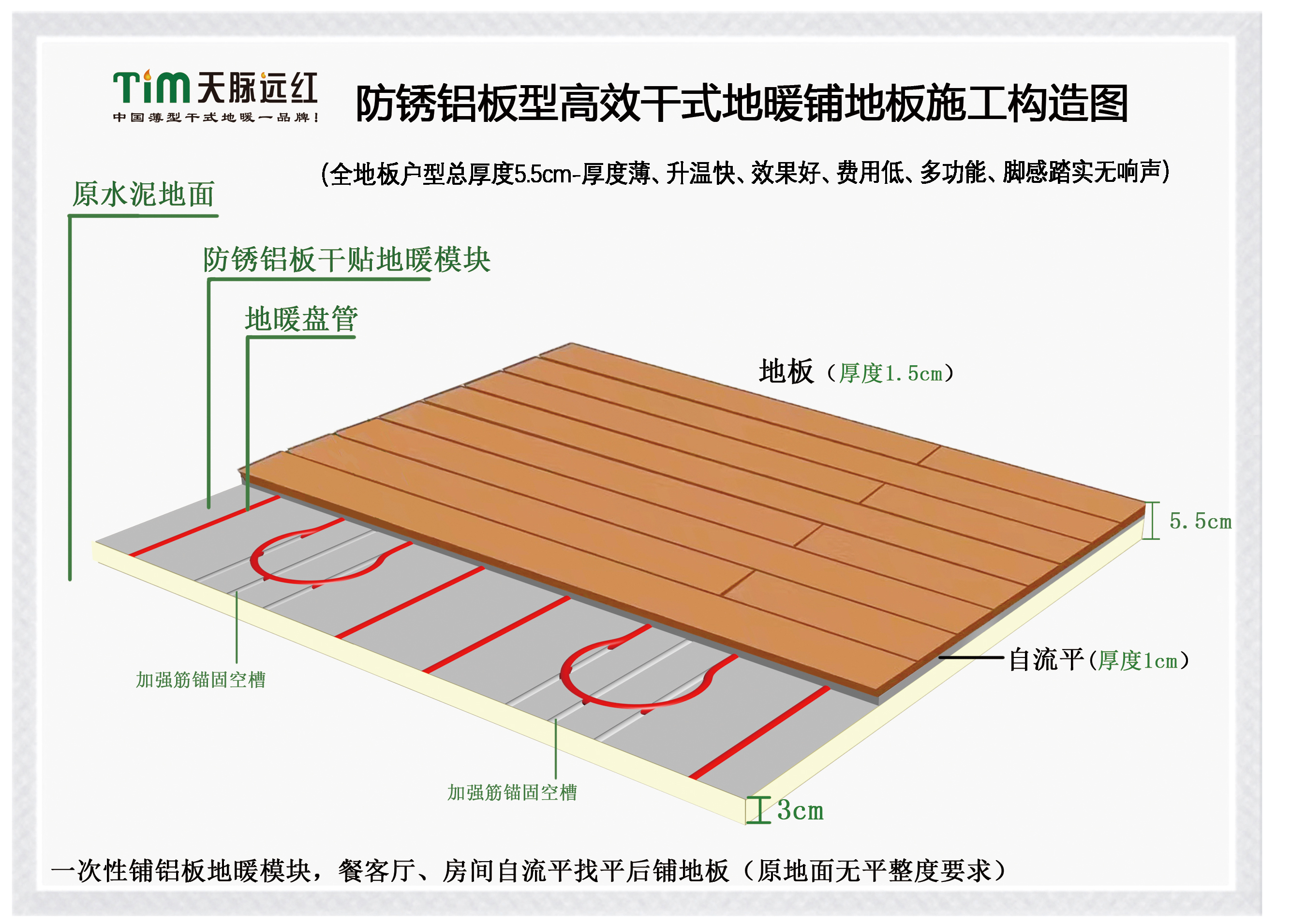

四、地面防锈铝板干式地暖模块简单施工三步骤工艺

第一步：按图摆放模块：在贴地砖前2-3天进场铺设防锈铝板干式地暖模块，按设计图各地暖区标①位置摆放第一张模块，随后按图摆放地暖模块和弯头板（辐射供冷需用全铝弯头板），对槽铺设服帖。根据房间长宽尺寸，用切割机裁切地暖模块满铺地面。

第二步：粘接固定模块：铺设模块时用发泡剂点粘与地面固定，局部不够服帖的模块，用带垫片的美固钉固定服帖，注意避开地面线管。

第三步：嵌管注水试压：将地暖管嵌入地暖模块，用脚将地暖管踩入沟槽不凸出模块表面即可，每回路管长不大于120米，20平方以内可用一分二适配器。嵌管后用铝箔胶带贴缝，连接固定分集水器。然后进行注水试压，打压至6kg，1小时内压降不大于0.5kg为合格，保压2kg交付业主验收并移交装修，餐客厅地砖区按正常工艺铺贴地砖，房间地板区用水泥找平或自流平垫高后铺地板。
